Spindelabdeckung - Spindelschutz für Drehmaschinen - RBA-01/120/150/200/300

Artikelnummer: RBA-01

Leit- und Zugspindelschutz für konventionelle Drehmaschinen. Bestehend aus zwei Rollos mit Metall-Gehäuse.

Typ

ab 789,65 €

exkl. 19% USt. , (DHL)

Alter Preis: 929,00 €
Rabatt: 15%

Lieferzeit: 1-2 Tage



Spindelschutz für Drehmaschinen - RBA 01

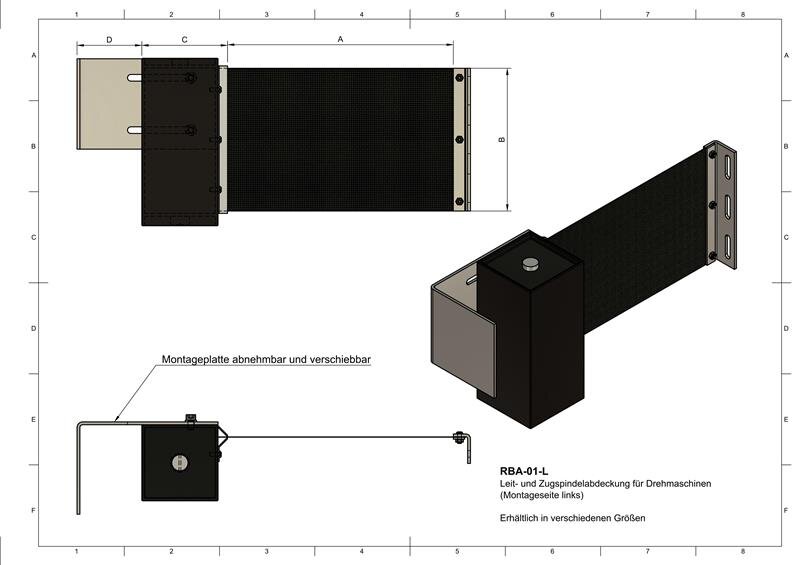

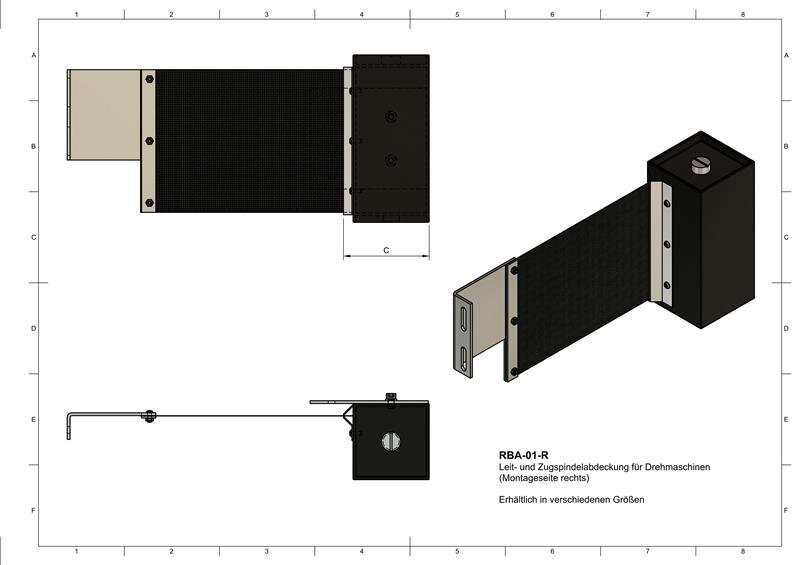

   Typ   Typ AA BB CC DD
   PTO 01/300   RBA 01/120 3001200 150 90 5 - 63
   PTO 01/300/140   RBA 01/150 3001500 140200 18090 45 - 1955 - 635 - 635 - 63
   PTO 01/400   RBA 01/200 4002000 235200 230120 0 - 1505 - 63
   PTO 01/400/160   RBA 01/250 2500 160200 230120 25 - 2355 - 63
   PTO 01/500   RBA 01/300 3000 235200 280150 0 - 1505 - 63

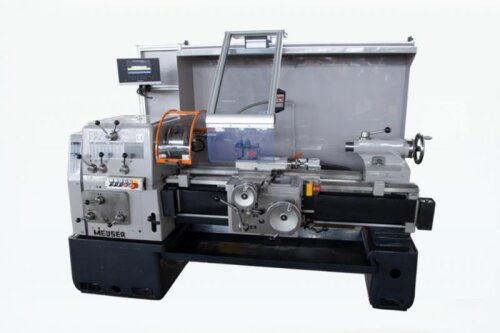

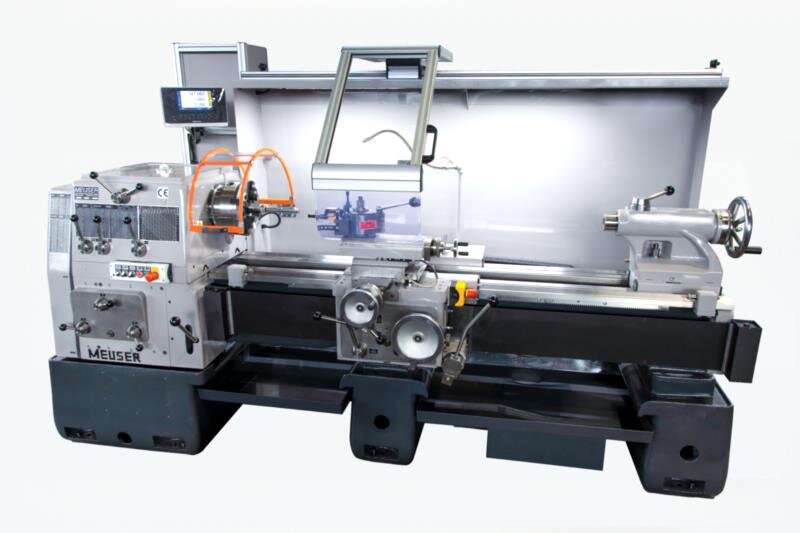

Leit- und Zugspindelabdeckung für Drehmaschinen mit Metallgehäuse.

Allgemein:

  • Das hitzebeständige Textilband schützt vor dem Kontakt mit der rotierenden Leit- und Zugspindel Ihrer Drehmaschine.

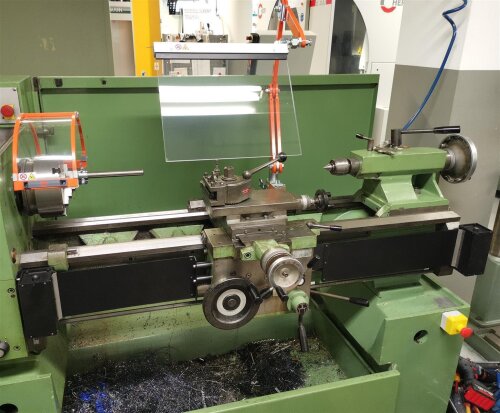

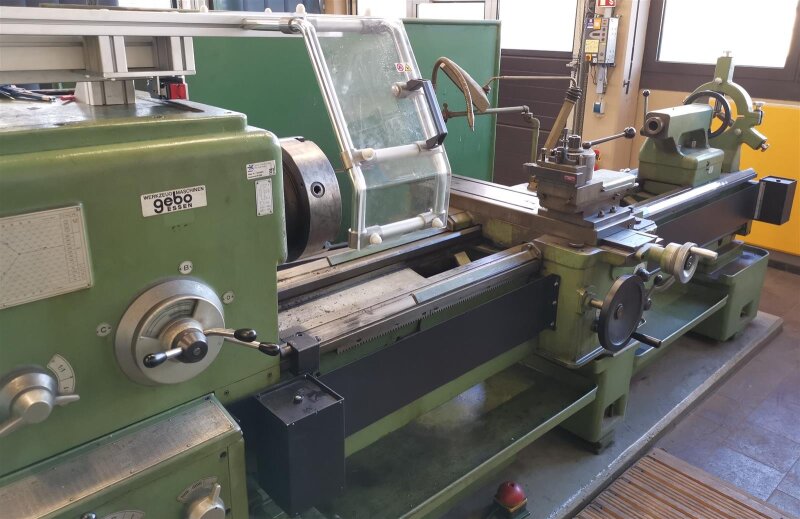

  • Zwei federbetätigte Rollos mit Metallgehäuse inkl. Montagebleche. Die Montage des ersten Rollos erfolgt zwischen Spindelseite und Schlosskasten. Das zweite Rollo wird zwischen Schlosskasten und Ende Maschinenbett montiert. Auf Wunsch übernehmen wir für Sie die Montage zum Festpreis durch unsere eigenen Monteure.
  • Das hitzebeständige Textilband ist resistent gegenüber Spänen und Kühlschmierstoffe.
  • Die Metallgehäuse verfügen über Abstreifbleche, sodass keine Späne in die Gehäuse gelangen.



Schutzfunktion:

  • Schützt vor der Drehbewegung der Leit- und Zugspindel


Auswahl der Schutzeinrichtung:

  • Die Länge der benötigten Spindelabdeckung kann wie folgt ermittelt werden: Länge Maschinenbett abzüglich Länge des Schlosskastens.
  • Die Höhe des Bandes sollte so bestimmt werden, dass beide beweglichen Spindeln abgedeckt werden können. Auf Anfrage kann die Höhe des Bandes angepasst werden.
  • Beachten Sie, dass durch das Metallgehäuse der Verfahrweg des Bettschlittens verkürzt werden kann. Ob die Bearbeitung Ihrer Werkstücke weiterhin möglich ist, muss geprüft werden.


Lieferumfang:

1. Einstellbare und abnehmbare Montageplatten zur Befestigung am Maschinenbett und Schlosskasten

2. Rollbandabdeckung mit Gehäuse und Metallabstreifer

3. Robustes, hitzebeständiges Textilband / Gewebeband

4. Montageanleitung

5. CE Dokumentation



Alle Teile der Schutzeinrichtung sind auch einzeln als Ersatzteil von uns zu erhalten.
Auf Wunsch übernehmen wir für Sie die Montage zum Festpreis.
