Spindelabdeckung - Spindelschutz für Drehmaschinen - PAT 01/120 / 150 / 200 / 300

Artikelnummer: PAT 01

Leit- und Zugspindelschutz für konventionelle Drehmaschinen. Bestehend aus zwei Rollos.

Variante

ab 594,15 €

exkl. 19% USt. , (DHL)

Alter Preis: 699,00 €
Rabatt: 15%

Lieferzeit: 1-2 Tage

Stück


Spindelschutz für Drehmaschinen - PAT 01

   Typ   Typ   Typ AAA BBB
   PTO 01/300   PTO 10/350   PAT 01/100/S 3003501000 100
   PTO 01/300/140   PTO 10/435   PAT 01/120 1200 150
   PTO 01/400   PTO 11/435   PAT 01/150 1500 200
   PAT 01/200 2000 200
   PAT 01/300 3000 250


Leit- und Zugspindelabdeckung für Drehmaschinen PAT 01.



Allgemein:

  • Das hitzebeständige Textilband schützt vor dem Kontakt mit der rotierenden Leit- und Zugspindel Ihrer Drehmaschine.

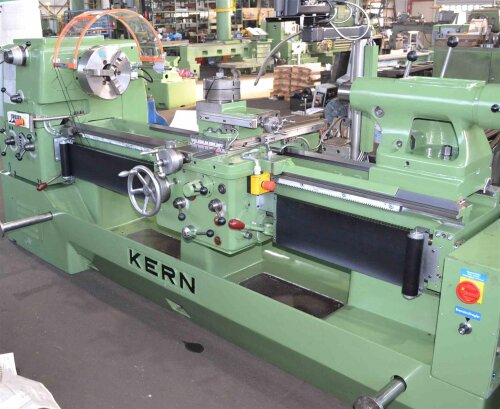

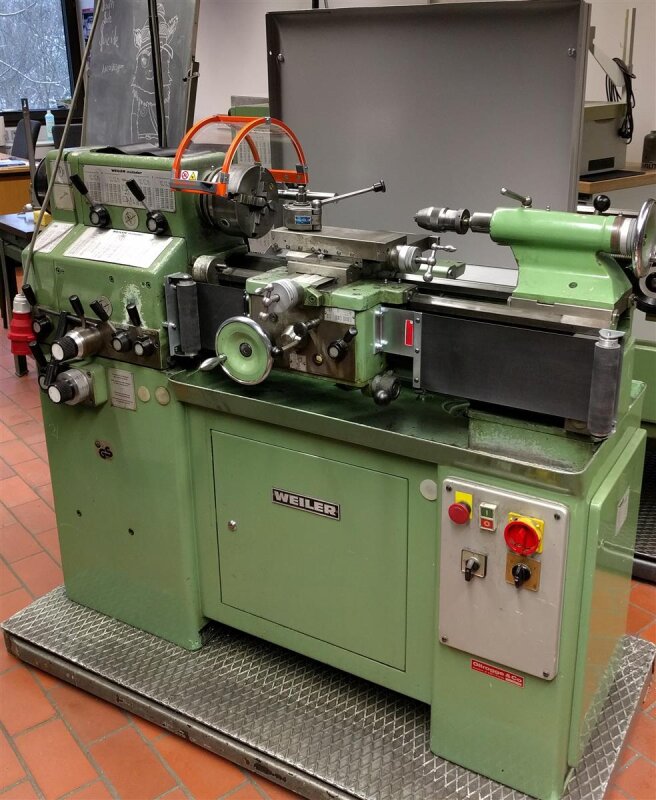

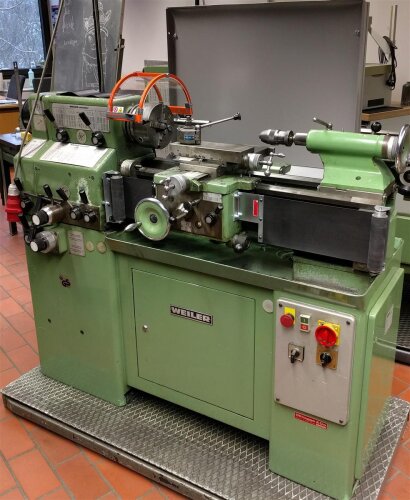

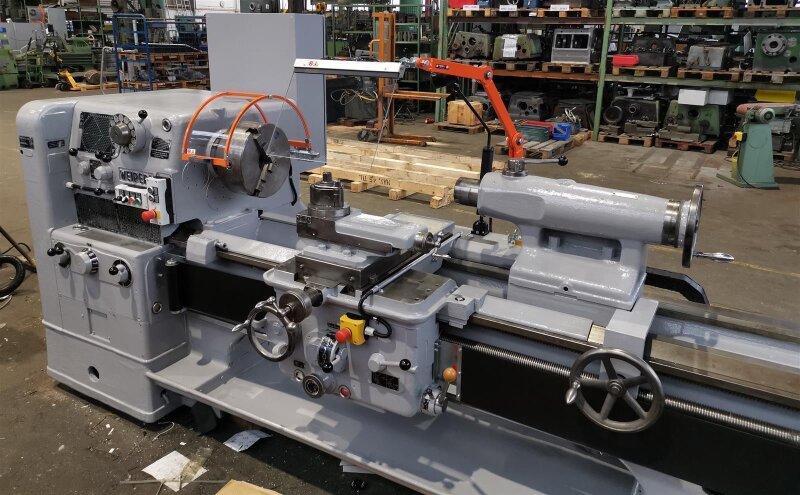

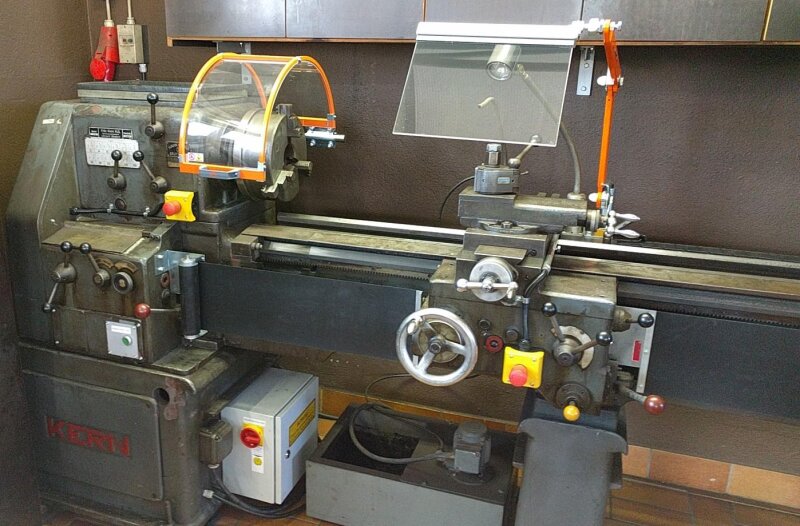

  • Zwei federbetätigte Rollos inkl. Montagebleche. Die Montage des ersten Rollos erfolgt zwischen Spindelseite und Schlosskasten. Das zweite Rollo wird zwischen Schlosskasten und Ende Maschinenbett montiert. Auf Wunsch übernehmen wir für Sie die Montage zum Festpreis durch unsere eigenen Monteure.
  • Das hitzebeständige Textilband ist resistent gegenüber Spänen und Kühlschmierstoffe.



Schutzfunktion:

  • Schützt vor der Drehbewegung der Leit- und Zugspindel



Auswahl der Schutzeinrichtung:

  • Die Länge der benötigten Spindelabdeckung kann wie folgt ermittelt werden: Länge Maschinenbett abzüglich Länge des Schlosskastens.
  • Die Höhe des Bandes sollte so bestimmt werden, dass beide beweglichen Spindeln abgedeckt werden können. Auf Anfrage kann die Höhe des Bandes angepasst werden.



Lieferumfang:

1. Halterung/Montagebleche zur Befestigung am Maschinenbett

2. Montagewinkel zur Befestigung am Schlosskasten

3. Rollo mit Textilband und innenliegender Torsionsfeder

4. Robustes, hitzebeständiges Textilband / Gewebeband

5. Montageanleitung

6. CE Dokumentation



Alle Teile der Schutzeinrichtung sind auch einzeln als Ersatzteil von uns zu erhalten.
Auf Wunsch übernehmen wir für Sie die Montage zum Festpreis.


Artikelgewicht: 2,00 Kg
