Schutzeinrichtung für Fräsmaschinen - PFR 02
Typ | A | B | C | D |
PFR 02/625 | 620 | 250 | 170 | 405 |
PFR 02/730 | 725 | 300 | 200 | 430 |

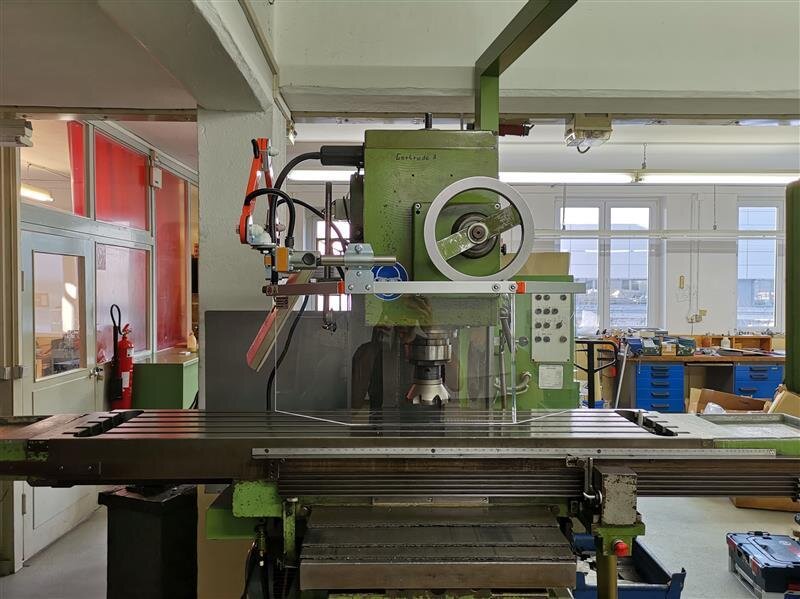

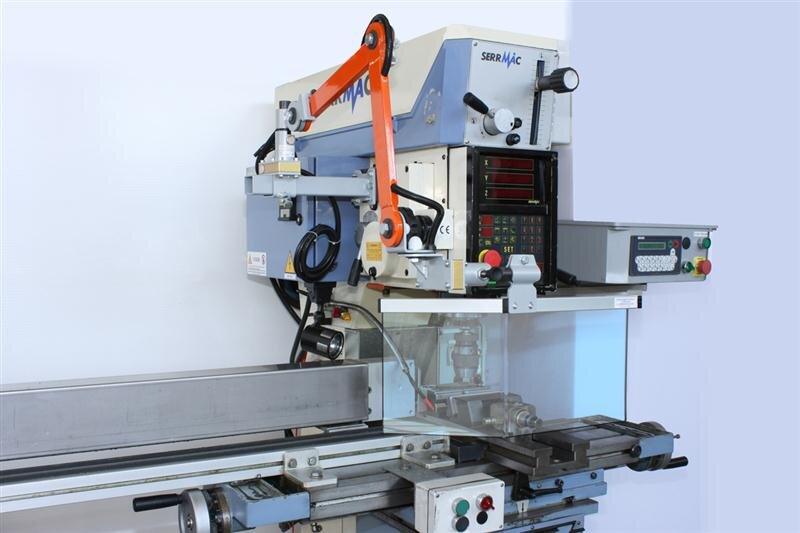

Schwenkbarer Späneschutz - Spindelschutz für Fräsmaschinen mit frontal aufklappbarer Schutzhaube.
Die Schutzeinrichtung ist nach Links schwenkbar (wie abgebildet). Auf Anfrage können wir die Schutzeinrichtung nach Rechts schwenkbar anbieten.
Allgemein:
-
Die Schutzhaube lässt sich frontal aufklappen und rastet über einen mechanischen Rastbolzen sicher ein. Die komplette Schutzeinrichtung ist um 180° schwenkbar. Die Schutzeinrichtung kann komplett aus dem Arbeitsbereich geschwenkt werden. Die beiden Drehbewegungen sind mit zwei Sicherheitsschaltern abgefragt.
-
Transparente Sicherheitsscheibe aus schlagfestem Kunststoff. Resistent gegen heiße Späne, Öl und Kühlmittel. Die Schutzscheibe wurde erwärmt, gebogen und spannungsfrei in den Alurahmen eingesetzt.
-
Die Sicherheitsschalter (2x NC Kontakt - IP 67) sind verdeckt in einem Metallgehäuse montiert und können in den vorhandenen Not-Halt-Stromkreislauf eingebunden werden. Die Sicherheitsschalter sind für eine Spannung von 24V, 230V oder 400V geeignet. Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis durch unsere eigenen Monteure.
-
Um den Widerstand beim Öffnen bzw. Schließen der Schutzhaube einstellen zu können, verfügt die Montagehalterung über eine mechanische Klemmung.
-
Die Halterungsarme sind aus Stahl gefertigt und können durch Tellerfedern in jede beliebige Position eingestellt werden.
-
Es ist darauf zu achten, dass die Fräsmaschine beim Schließen der Schutzhaube nicht selbstständig anläuft.
-
Entspricht den gültigen Sicherheitsvorschriften, sowie der Betriebssicherheitsverordnung (BetrSichV). CE - Konformitätserklärung gemäß Maschinenrichtlinie 2006/42/EG ist im Lieferumfang enthalten.
-
Die Halterungsstange der Schutzhauben ist bei allen Typen der PFR 01 Serie gleich. Bei Bedarf kann zu einem späteren Zeitpunkt eine größere Schutzhaube nachgerüstet werden.
Schutzfunktion:
-
Schützt vor der Drehbewegung der Spindel und des Drehfutters
-
Schützt vor fliegenden Spänen und Kühlmittel
Lieferumfang:

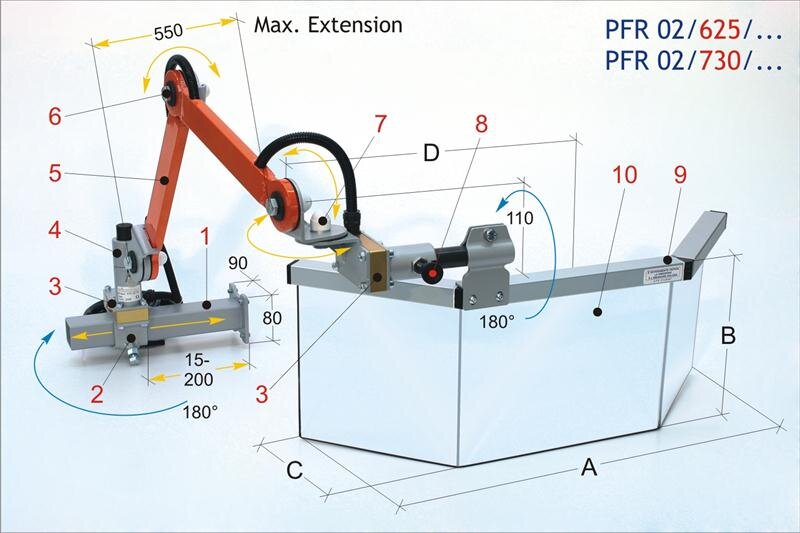

1. Halterung/Montageplatte zur Befestigung an der Maschine
2. Halterungsklemme
3. Sicherheitsschalter IP67, 2x NC Kontakt
4. Schwenkbares Gelenk
5. Gelenkarm aus Stahl (Länge 325mm)
6. Gelenk - Nach Oben und Unten einstellbar
7. Einstellschraube für die Ausrichtung der Schutzeinrichtung
8. Rastbolzen der Schutzhaube
9. Aluminiumrahmen der Sicherheitsscheibe
10. Sicherheitsscheibe
11. Montageanleitung
Alle Teile der Schutzeinrichtung sind auch einzeln als Ersatzteil von uns zu erhalten.
Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis.
Artikelgewicht: | 10,40 Kg |
