Späneschutz Fräsmaschinen - Drehfutter-/ Spindelschutz - PFR 01

Späneschutz Fräsmaschinen - Drehfutter-/ Spindelschutz - PFR 01

Artikelnummer: PFR 01
Kategorie: Drehfutterschutz schwenkbar / aufklappbar

Schwenkbare Schutzeinrichtung mit Sicherheitsschalter und transparenter Schutzscheibe.

Typ

714,85 €

exkl. 19% USt. , (DHL)

Alter Preis: 841,00 €

Rabatt: 15%

Lieferzeit: 1-2 Tage
Lieferzeit: 0 Werktage (DE - Ausland abweichend)

Beschreibung

Schutzeinrichtung für Fräsmaschinen - PFR 01

Typ	AA	BB
PFR 01/300	300300	200
PFR 01/400	300400	140235
PFR 01/500	400500	235235
PFR 01/600	600	235

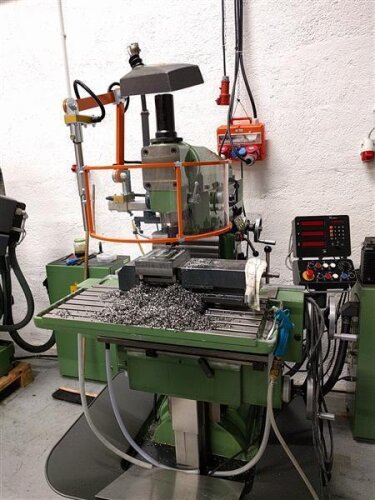

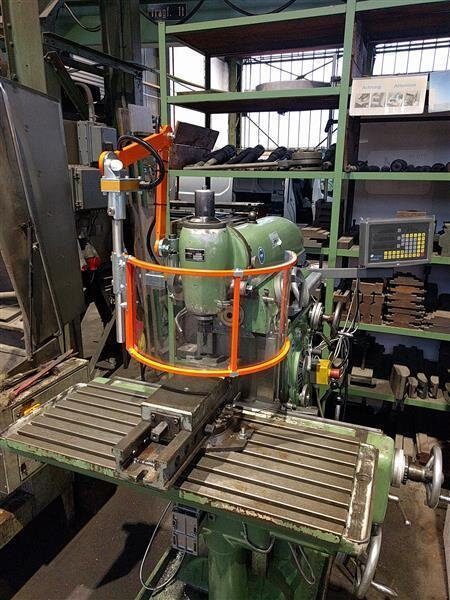

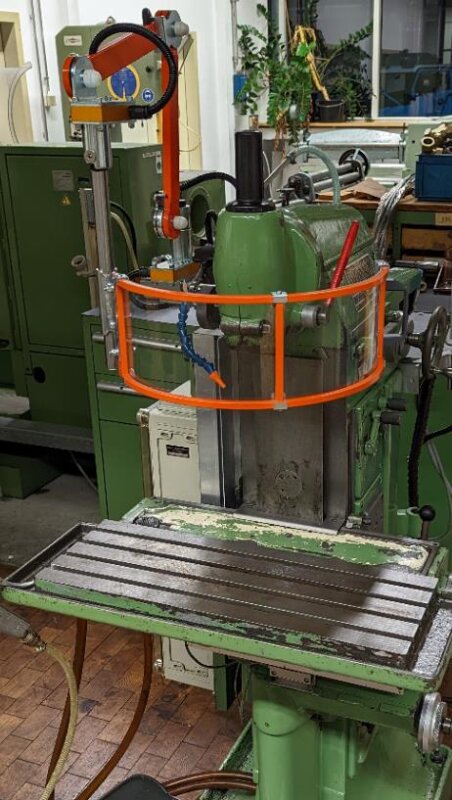

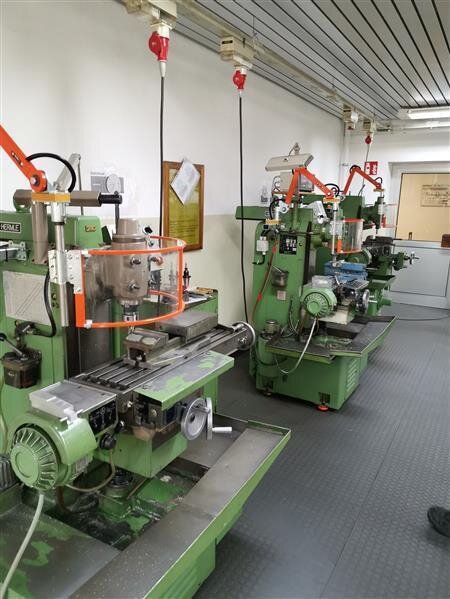

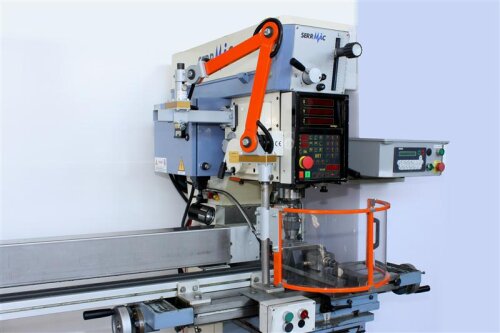

Späneschutz - Spindelschutz für Fräsmaschinen. Z.B. für Fräsmaschinen von Deckel FP1 - FP2 - FP3, Maho MH.

Die Schutzeinrichtung ist nach Links schwenkbar (wie abgebildet). Auf Anfrage können wir die Schutzeinrichtung nach Rechts schwenkbar anbieten.

Allgemein:

Sowohl die Schutzhaube als auch die komplette Schutzeinrichtung ist um 180° schwenkbar. Die Schutzeinrichtung kann komplett aus dem Arbeitsbereich geschwenkt werden. Die beiden Drehbewegungen sind mit zwei Sicherheitsschaltern abgefragt.

Transparente Sicherheitsscheibe aus schlagfestem Kunststoff. Resistent gegen heiße Späne, Öl und Kühlmittel. Die Schutzscheibe wurde erwärmt, gebogen und spannungsfrei in den Stahlrahmen eingesetzt.
Die Sicherheitsschalter (2x NC Kontakt - IP 67) sind verdeckt in einem Metallgehäuse montiert und können in den vorhandenen Not-Halt-Stromkreislauf eingebunden werden. Die Sicherheitsschalter sind für eine Spannung von 24V, 230V oder 400V geeignet. Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis durch unsere eigenen Monteure.
Um den Widerstand beim Öffnen bzw. Schließen der Schutzhaube einstellen zu können, verfügt die Montagehalterung über eine mechanische Klemmung.
Die Halterungsarme sind aus Stahl gefertigt und können durch Tellerfedern in jede beliebige Position eingestellt werden.
Es ist darauf zu achten, dass die Fräsmaschine beim Schließen der Schutzhaube nicht selbstständig anläuft.
Entspricht den gültigen Sicherheitsvorschriften, sowie der Betriebssicherheitsverordnung (BetrSichV). CE - Konformitätserklärung gemäß Maschinenrichtlinie 2006/42/EG ist im Lieferumfang enthalten.
Die Halterungsstange der Schutzhauben ist bei allen Typen der PFR 01 Serie gleich. Bei Bedarf kann zu einem späteren Zeitpunkt eine größere Schutzhaube nachgerüstet werden.

Schutzfunktion:

Schützt vor der Drehbewegung der Spindel und des Drehfutters
Schützt vor fliegenden Spänen und Kühlmittel

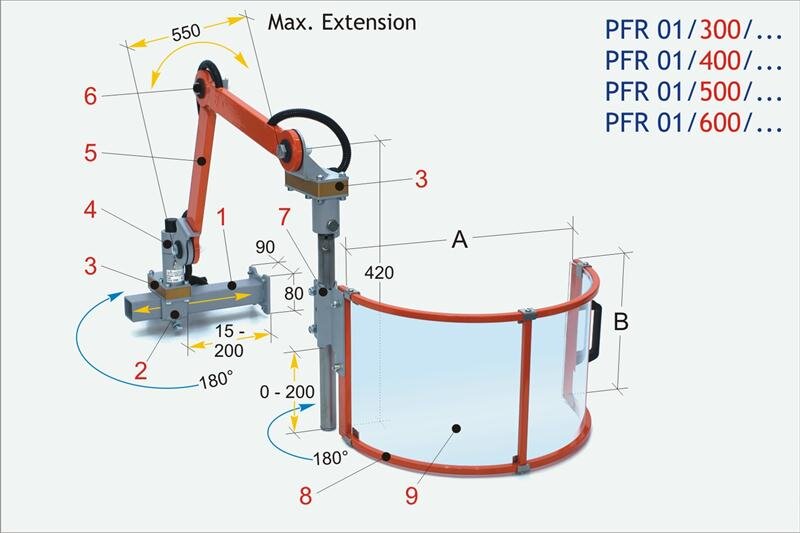

Lieferumfang:

1. Halterung/Montageplatte zur Befestigung an der Maschine

2. Halterungsklemme

3. Sicherheitsschalter IP67, 2x NC Kontakt

4. Schwenkbares Gelenk

5. Gelenkarm aus Stahl (Länge 325mm)

6. Gelenk - Nach Oben und Unten einstellbar

7. Klemme und Tragearm der Schutzhaube

8. Stahlrahmen der Schutzhaube

9. Sicherheitsscheibe

10. Montageanleitung

Alle Teile der Schutzeinrichtung sind auch einzeln als Ersatzteil von uns zu erhalten.
Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis.

Artikelgewicht:	9,70 kg
