Schutzabdeckung - Schutzhaube für Drehmaschinen - PTO 03

Artikelnummer: PTO 03

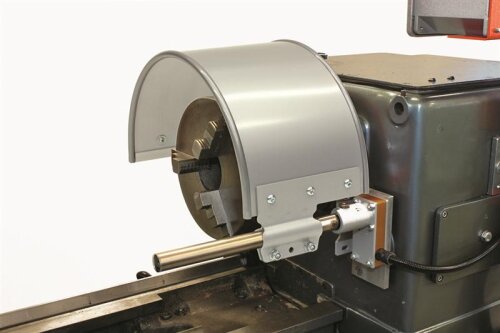

Aufklappbare Futterschutzhaube aus Aluminiumverbund inkl. Sicherheitsschalter.

Typ
ab 311,10 €

exkl. 19% USt. , (DHL)

Alter Preis: 366,00 €
Rabatt: 15%

Lieferzeit: 1-2 Tage

Drehfutterschutz für Drehmaschinen - Typ PTO 03

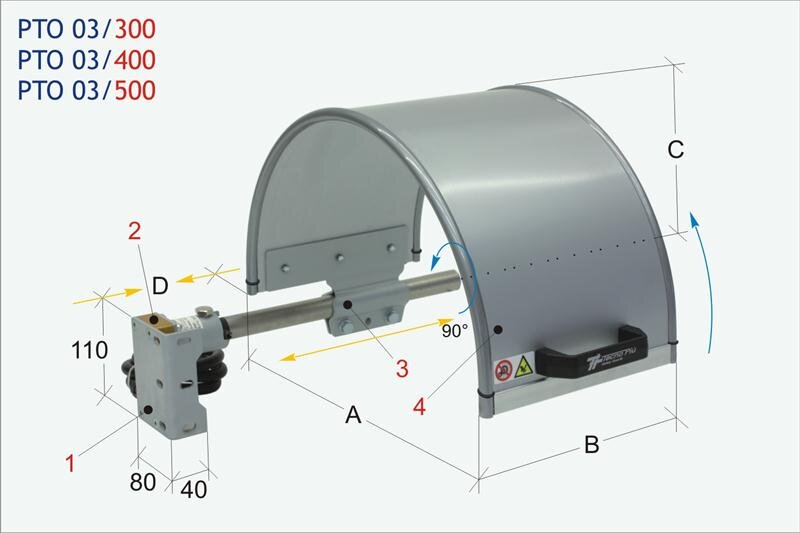

   Typ   Typ A B C D Drehfutter Ø
   PTO 01/300   PTO 03/300 300300 200 180 0 - 215 bis 160 mmbis 160 mm
   PTO 01/300/140   PTO 03/400 300400 235 230 0 - 150 bis 160 mmbis 250 mm
   PTO 03/500 500 235 280 0 - 150 bis 315 mm



Aufklappbare Schutzhaube mit Sicherheitsschalter für Drehfutter bis max. Ø 315 mm.

Allgemein:

  • Aufklappbarer Drehfutterschutz für Drehmaschinen mit Aluminiumverbund-Schutzhaube, Sicherheitsschalter und Handgriff

  • Schutzhaube 90° aufklappbar

  • Schutzhaube mit starker Metallklemmung. Die Metallklemme kann axial auf der Montagestange positioniert werden.
  • Um den Widerstand beim Öffnen bzw. Schließen der Schutzhaube einstellen zu können, verfügt die Montagehalterung über eine mechanische Klemmung.

  • Sicherheitsscheibe aus Aluminiumverbund. Resistent gegen heiße Späne, Öl und Kühlmittel

  • Der Sicherheitsschalter (2x NC Kontakt - IP 67) ist verdeckt in einem Metallgehäuse montiert und kann in den vorhandenen Not-Halt-Stromkreislauf eingebunden werden. Der Sicherheitsschalter ist für eine Spannung von 24V, 230V oder 400V geeignet.

  • Es ist darauf zu achten, dass die Drehmaschine beim Schließen des Drehfutterschutzes nicht selbstständig anläuft.

  • Die Montage erfolgt an der Drehfutter- oder Rückseite des Spindelstockes. Der Montagewinkel ist bereits mit Bohrungen für beide Montagemöglichkeiten ausgelegt. Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis durch unsere eigenen Monteure.
  • Entspricht den gültigen Sicherheitsvorschriften gemäß C-Norm für Drehmaschinen DIN EN ISO 23125:2015-04, sowie der Betriebssicherheitsverordnung (BetrSichV). CE - Konformitätserklärung gemäß Maschinenrichtlinie 2006/42/EG ist im Lieferumfang enthalten.

  • Die Halterungsstange der Schutzhauben ist bei allen Typen der PTO 01/ PTO 02/ PTO 03/ Serie gleich. Bei Bedarf kann zu einem späteren Zeitpunkt eine größere Schutzhaube nachgerüstet werden.



Schutzfunktion:

  • Schützt vor der Drehbewegung des Drehfutters - Eingreifschutz

  • Schützt teilweise vor fliegenden Spänen und Kühlmittel



Auswahl der Schutzeinrichtung:
Der Durchmesser der Schutzhaube sollte ca. 150 - 200mm größer sein, als der Durchmesser des Drehfutters. Gehen Sie beim Ermitteln des größten Drehfutters vom größten Drehfutter aus, welches auf der Drehmaschine verwendet wird. Sollten die Drehbacken Ihres Drehfutters weit herausragen, kann bei Bedarf eine größere Variante gewählt werden.


Lieferumfang:

1. Halterung/Montageplatte zur Befestigung an dem Spindelstock

2. Sicherheitsschalter IP67, 2NC Kontakte

3. Klemme und Halterungsstange der Schutzhaube

4. Aluminiumverbund Schutzhaube

5. Montageanleitung

6. CE Dokumentation



Alle Teile der Schutzeinrichtung sind auch einzeln als Ersatzteil von uns zu erhalten.
Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis.

Artikelgewicht: 4,50 Kg
