Drehfutterschutz für Drehmaschinen - Typ PTO 02

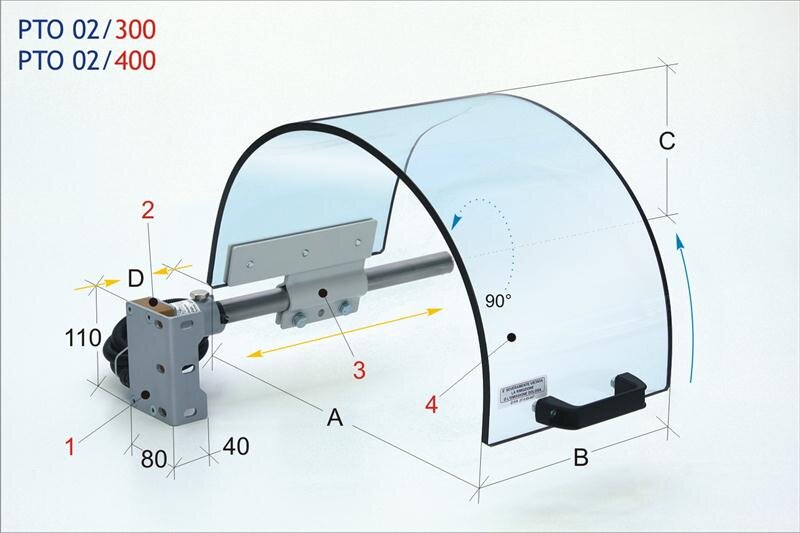

Typ | A | B | C | D | Drehfutter Ø |
PTO 02/300 | 300 | 200 | 210 | 0 - 200 | bis 160 mm |
PTO 02/400 | 400 | 220 | 230 | 0 - 180 | bis 250 mm |
Aufklappbare Schutzeinrichtung mit Sicherheitsschalter für Drehfutter bis max. Ø 250mm.
Allgemein:
-
Aufklappbarer Drehfutterschutz für Drehmaschinen mit transparenter Schutzscheibe, Sicherheitsschalter und Handgriff
-
Schutzhaube 90° aufklappbar
-
Schutzhaube mit starker Metallklemmung. Die Metallklemme kann axial auf der Montagestange positioniert werden.
-
Um den Widerstand beim Öffnen bzw. Schließen der Schutzhaube einstellen zu können, verfügt die Montagehalterung über eine mechanische Klemmung.
-
Transparente Sicherheitsscheibe aus schlagfestem Kunststoff. Resistent gegen heiße Späne, Öl und Kühlmittel
-
Der Sicherheitsschalter (2x NC Kontakt - IP 67) ist verdeckt in einem Metallgehäuse montiert und kann in den vorhandenen Not-Halt-Stromkreislauf eingebunden werden. Der Sicherheitsschalter ist für eine Spannung von 24V, 230V oder 400V geeignet.
-
Es ist darauf zu achten, dass die Drehmaschine beim Schließen des Drehfutterschutzes nicht selbstständig anläuft.
-
Die Montage erfolgt an der Drehfutter- oder Rückseite des Spindelstockes. Der Montagewinkel ist bereits mit Bohrungen für beide Montagemöglichkeiten ausgelegt. Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis durch unsere eigenen Monteure.
-
Entspricht den gültigen Sicherheitsvorschriften gemäß C-Norm für Drehmaschinen DIN EN ISO 23125:2015-04, sowie der Betriebssicherheitsverordnung (BetrSichV). CE - Konformitätserklärung gemäß Maschinenrichtlinie 2006/42/EG ist im Lieferumfang enthalten.
-
Die Halterungsstange der Schutzhauben ist bei allen Typen der PTO 01/ PTO 02/ PTO 03/ Serie gleich. Bei Bedarf kann zu einem späteren Zeitpunkt eine größere Schutzhaube nachgerüstet werden.
Schutzfunktion:
-
Schützt vor der Drehbewegung des Drehfutters - Eingreifschutz
-
Schützt teilweise vor fliegenden Spänen und Kühlmittel
Auswahl der Schutzeinrichtung:
Der Durchmesser der Schutzhaube sollte ca. 150 - 200mm größer sein, als der Durchmesser des Drehfutters. Gehen Sie beim Ermitteln des größten Drehfutters vom größten Drehfutter aus, welches auf der Drehmaschine verwendet wird. Sollten die Drehbacken Ihres Drehfutters weit herausragen, kann bei Bedarf eine größere Variante gewählt werden.
Lieferumfang:
1. Halterung/Montageplatte zur Befestigung an dem Spindelstock
2. Sicherheitsschalter IP67, 2NC Kontakte
3. Klemme und Halterungsstange der Schutzhaube
4. Transparente Schutzhaube
6. CE Dokumentation
Alle Teile der Schutzeinrichtung sind auch einzeln als Ersatzteil von uns zu erhalten.
Auf Wunsch übernehmen wir für Sie die Montage und elektrisch Einbindung zum Festpreis.
Artikelgewicht: | 3,10 Kg |
