Drehfutterschutz für Drehmaschinen - Typ PTO 21 / PTO 22

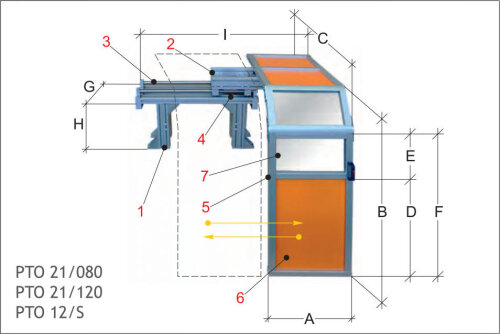

| Typ | A | B | C | D | E | F | G | H | I | Drehfutter Ø |
| PTO 21/080 | 550 | 1000 | 1000 | 518 | 282 | 800 | 300 | 390 - 590 | 930 - 1490 | bis 1200 mm |
| PTO 21/120 | 550 | 1500 | 1400 | 918 | 282 | 1200 | 300 | 390 - 590 | 930 - 1490 | bis 1500 mm |
Verschiebbare Schutzeinrichtung mit Sicherheitsschalter für Drehfutter bis max. Ø 1500mm.

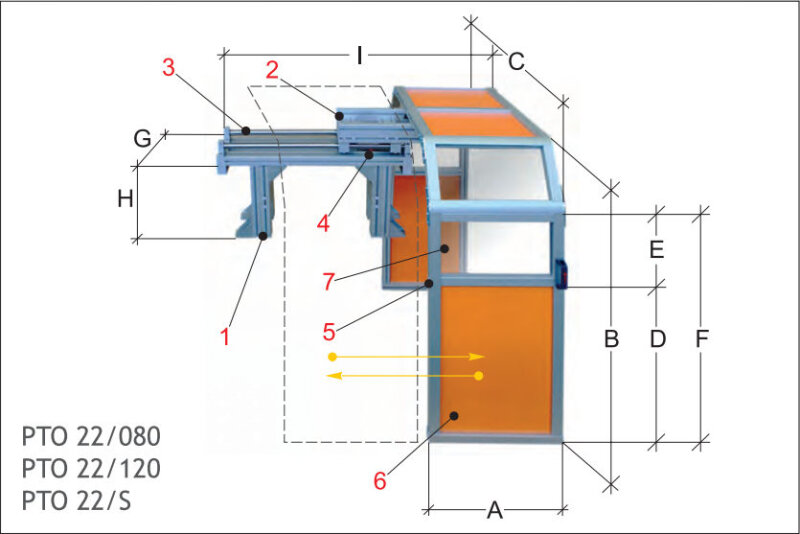

Auf Anfrage front- und rückseitige Schutzhaube. Modell PTO 22.
Allgemein:
-

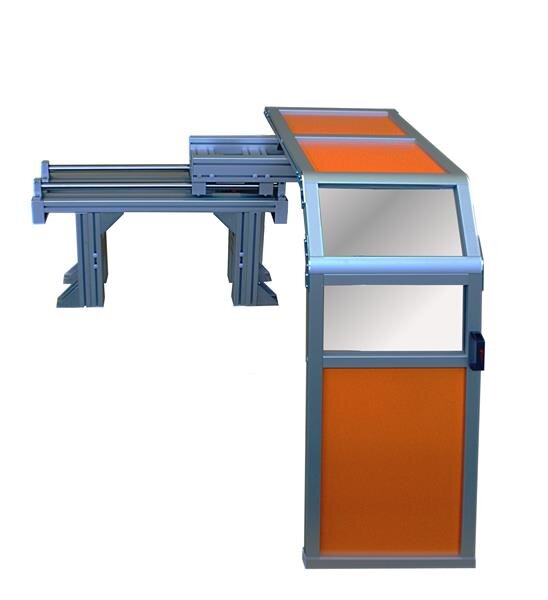

Verschiebbarer Drehfutterschutz für Drehmaschinen mit transparenter Schutzhaube und Aluminiumrahmen, Sicherheitsschalter und Handgriff.
-
Linearführung aus Stahlwellen, Vollmaterial
-
Die Aluminiumprofil-Konstruktion sowie die Position der Schutzhaube ist flexibel einstellbar
-
Transparente Sicherheitsscheibe aus schlagfestem Kunststoff und Aluminium. Resistent gegen heiße Späne, Öl und Kühlmittel
-
Der Sicherheitsschalter (2x NC Kontakt - IP 67) kann in den vorhandenen Not-Halt-Stromkreislauf eingebunden werden. Der Sicherheitsschalter ist für eine Spannung von 24V, 230V oder 400V geeignet.
-
Es ist darauf zu achten, dass die Drehmaschine beim Schließen des Drehfutterschutzes nicht selbstständig anläuft.
-

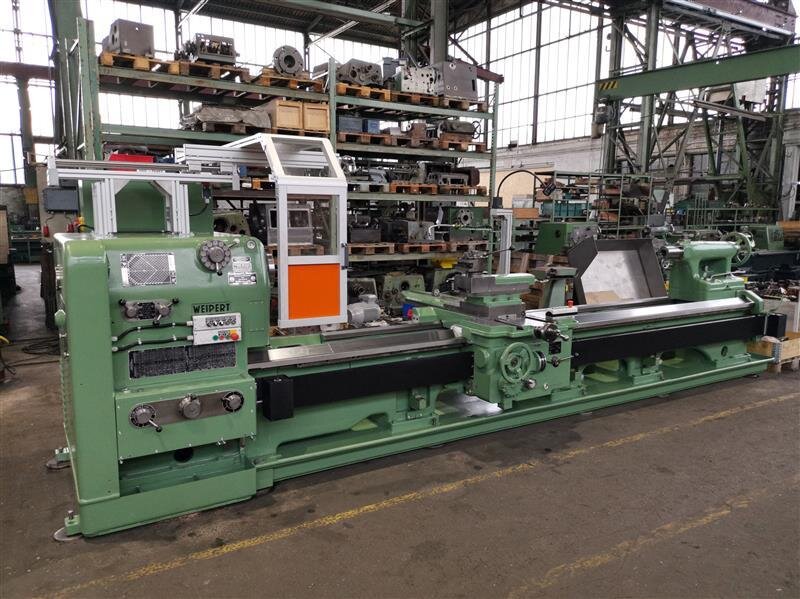

Die Montage erfolgt auf dem Spindelstock. Die Montagewinkel sind im Lieferumfang enthalten. Der Spindelstockdeckel sollte vor den Bohrarbeiten demontiert werden (sofern möglich), damit keine Späne in den Spindelstock gelangen können. Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis durch unsere eigenen Monteure.
-
Entspricht den gültigen Sicherheitsvorschriften gemäß C-Norm für Drehmaschinen DIN EN ISO 23125:2015-04, sowie der Betriebssicherheitsverordnung (BetrSichV). CE - Konformitätserklärung gemäß Maschinenrichtlinie 2006/42/EG ist im Lieferumfang enthalten.
Schutzfunktion:
-
Schützt vor der Drehbewegung des Drehfutters - Eingreifschutz
-
Schützt teilweise vor fliegenden Spänen und Kühlmittel
Lieferumfang:
1. Halterung/Montagewinkel zur Befestigung auf dem Spindelstock
2. Führungswagen der Schutzhaube
3. Stahlführungsbahnen - Vollmaterial
4. Aluminiumgerüst - Flexibel einstellbar
5. Aluminiumrahmen zur Stabilisierung der Schutzhaube
6. Schutzhaube aus Stahl und Aluminium
7. Sicherheitsscheibe aus Kunststoff
8. Sicherheitsschalter IP67, 2NC Kontakte
9. Montageanleitung
10. CE Dokumentation
Alle Teile der Schutzeinrichtung sind auch einzeln als Ersatzteil von uns zu erhalten.
Auf Wunsch übernehmen wir für Sie die Montage und elektrisch Einbindung zum Festpreis.
| Artikelgewicht: | 40,00 Kg |
