Drehfutterschutz für Drehmaschinen - Typ PTO 20

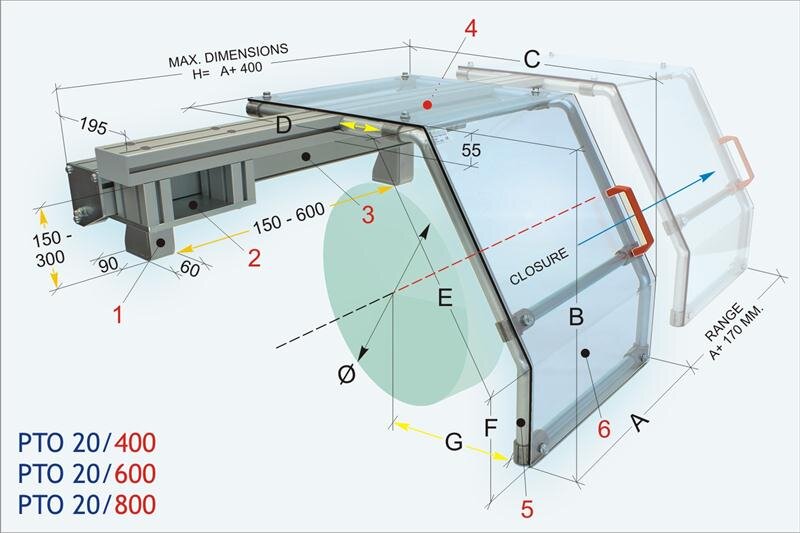

Typ | A | B | C | D | E | F | G | Drehfutter Ø |
PTO 20/400 | 450 | 430 | 655 | 480 | 350 | 125 | 280 - 540 | bis 500 mm |
PTO 20/400/300 | 300 | 430 | 655 | 480 | 350 | 125 | 280 - 540 | bis 500 mm |
PTO 20/600 | 450 | 520 | 855 | 640 | 430 | 150 | 320 - 740 | bis 700 mm |
PTO 20/600/300 | 300 | 520 | 855 | 640 | 430 | 150 | 320 - 740 | bis 700 mm |
PTO 20/800 | 450 | 640 | 1065 | 800 | 530 | 180 | 370 - 950 | bis 900 mm |
PTO 20/800/300 | 300 | 640 | 1065 | 800 | 530 | 180 | 370 - 950 | bis 900 mm |

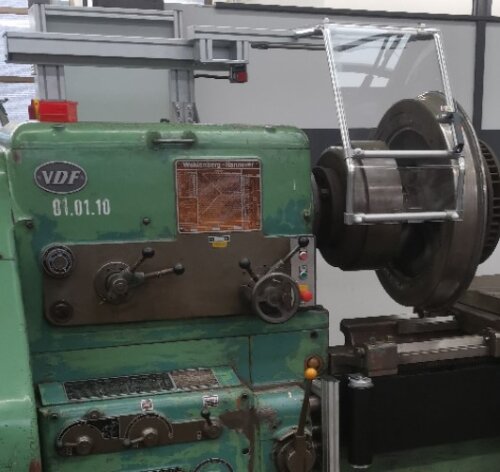

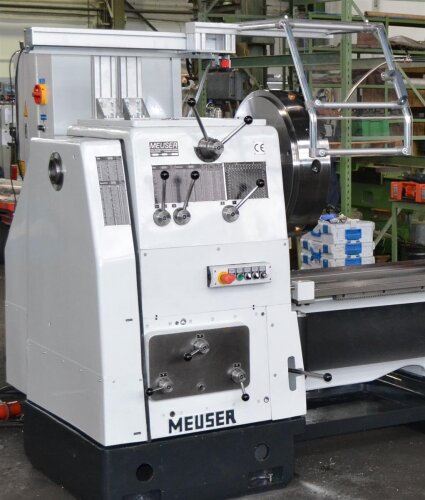

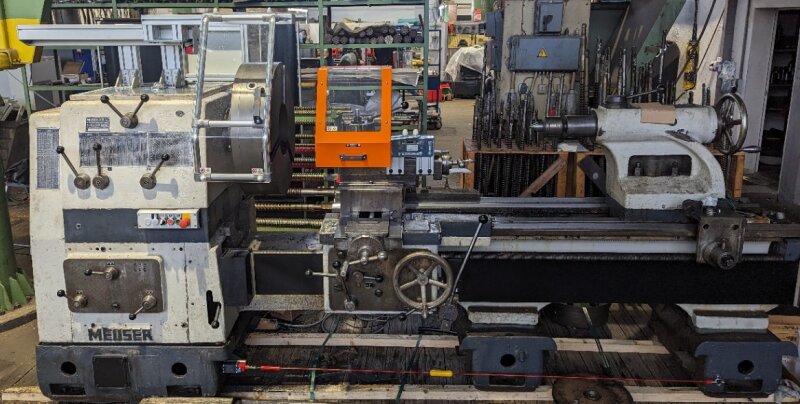

Verschiebbare Schutzeinrichtung mit Sicherheitsschalter für Drehfutter bis max. Ø 900mm.
Allgemein:
-

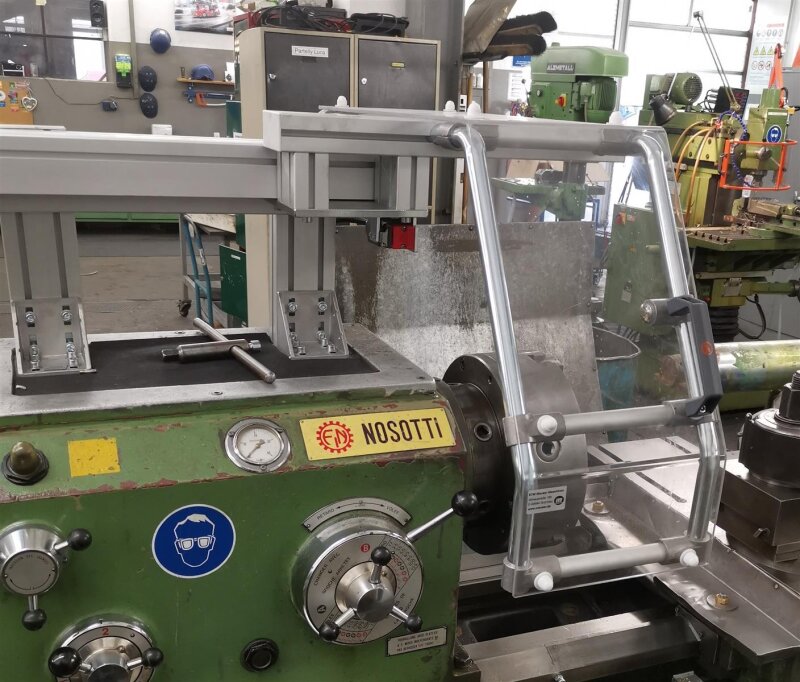

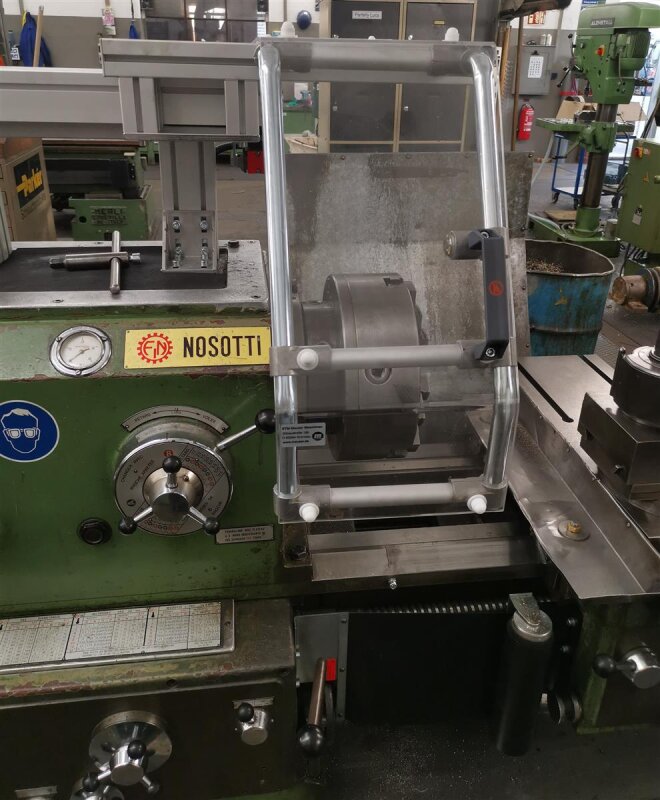

Verschiebbarer Drehfutterschutz für Drehmaschinen mit robusten Stahlrahmen, Sicherheitsschalter und Handgriff
-
Linearführung mit gehärteten Stahlwellen
-

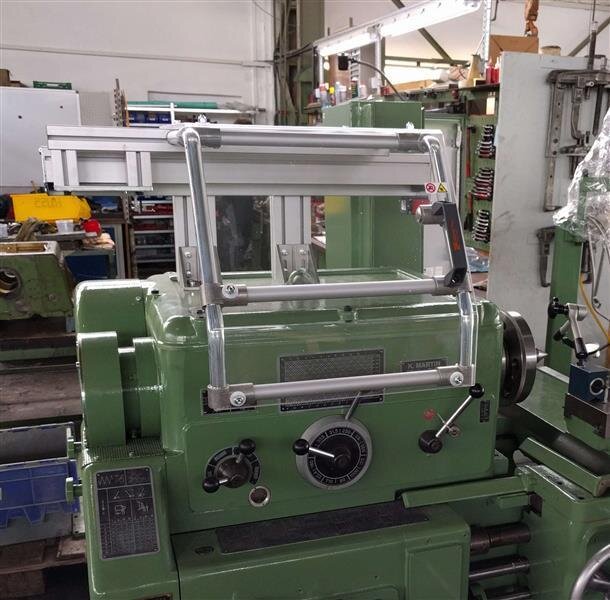

Die Aluminiumprofil-Konstruktion sowie die Position der Schutzhaube ist flexibel einstellbar
-
Transparente Sicherheitsscheibe aus schlagfestem Kunststoff. Resistent gegen heiße Späne, Öl und Kühlmittel
-
Der Sicherheitsschalter (2x NC Kontakt - IP 67) ist verdeckt montiert und kann in den vorhandenen Not-Halt-Stromkreislauf eingebunden werden. Der Sicherheitsschalter ist für eine Spannung von 24V, 230V oder 400V geeignet.
-
Es ist darauf zu achten, dass die Drehmaschine beim Schließen des Drehfutterschutzes nicht selbstständig anläuft.
-
Die Montage erfolgt auf dem Spindelstock. Die Montagewinkel sind im Lieferumfang enthalten. Der Spindelstockdeckel sollte vor den Bohrarbeiten demontiert werden, damit keine Späne in den Spindelstock gelangen können. Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis durch unsere eigenen Monteure.
-
Entspricht den gültigen Sicherheitsvorschriften gemäß C-Norm für Drehmaschinen DIN EN ISO 23125:2015-04, sowie der Betriebssicherheitsverordnung (BetrSichV). CE - Konformitätserklärung gemäß Maschinenrichtlinie 2006/42/EG ist im Lieferumfang enthalten.
-
Das Aluminiumgerüst der Schutzhauben ist bei allen Typen der PTO 20 Serie gleich. Bei Bedarf kann zu einem späteren Zeitpunkt eine größere Schutzhaube nachgerüstet werden.
Schutzfunktion:
-
Schützt vor der Drehbewegung des Drehfutters - Eingreifschutz
-
Schützt teilweise vor fliegenden Spänen und Kühlmittel
Lieferumfang:
1. Halterung/Montagewinkel zur Befestigung auf dem Spindelstock
2. Aluminiumprofil-Konstruktion
3. Linearführung mit gehärteten Stahlwellen
4. Sicherheitsschalter IP67, 2NC Kontakte
5. Stahlrahmen der Schutzscheibe
6. Sicherheitsscheibe
7. Montageanleitung
8. CE Dokumentation
Alle Teile der Schutzeinrichtung sind auch einzeln als Ersatzteil von uns zu erhalten.
Auf Wunsch übernehmen wir für Sie die Montage und elektrisch Einbindung zum Festpreis.
Artikelgewicht: | 26,50 Kg |
