Spindelschutz -Späneschutz für Radialbohrmaschinen - PTR 20

Artikelnummer: PTR 20

Bohrfutterschutz für Radialbohrmaschinen mit Teleskoparmsystem und Sicherheitsschalter.

Typ

ab 362,95 €

exkl. 16% USt. , (DHL)

Alter Preis: 427,00 €
Rabatt: 15%
sofort verfügbar

Lieferzeit: 2 - 3 Werktage



Schutzeinrichtung für Bohrmaschinen - PTR 20

   Typ   Typ   Typ A B C
   PFR 01/300   PTR 02/130   PTR 20/300 300300230300 200 150
   PFR 01/400   PTR 02/180   PTR 20/350 300400230350 240 175

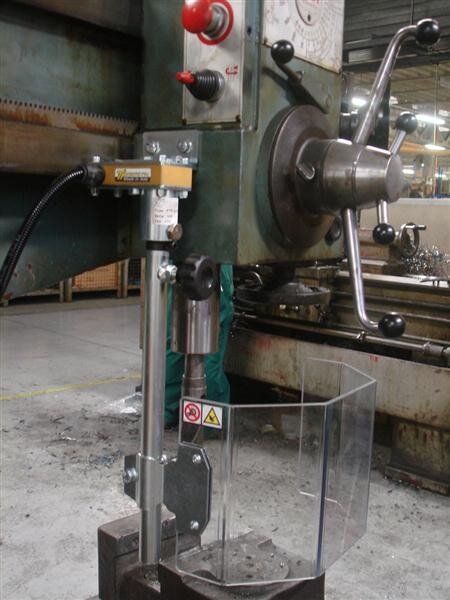

Spindelschutz - Späneschutz für Radialbohrmaschinen.

Auf Anfrage kann das Maß "B" angepasst werden, um längere Bohrspindeln oder Werkzeuge abzudecken.

Allgemein:

  • Seitlich aufklappbare Schutzhaube mit Sicherheitsschalter.
  • Schutzhaube 180° aufklappbar und in der Höhe mittels Teleskop-Arm-System justierbar.

  • Um den Widerstand beim Öffnen bzw. Schließen der Schutzhaube einstellen zu können, verfügt die Montagehalterung über eine mechanische Klemmung.
  • Transparente Sicherheitsscheibe aus schlagfestem Kunststoff. Resistent gegen heiße Späne, Öl und Kühlmittel

  • Der Sicherheitsschalter (2x NC Kontakt - IP 67) ist verdeckt in einem Metallgehäuse montiert und kann in den vorhandenen Not-Halt-Stromkreislauf eingebunden werden. Der Sicherheitsschalter ist für eine Spannung von 24V, 230V oder 400V geeignet. Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis durch unsere eigenen Monteure.
  • Es ist darauf zu achten, dass die Bohrmaschine beim Schließen des Bohrfutterschutzes nicht selbstständig anläuft.

  • Die Montage erfolgt seitlich an dem Bohrmaschinengehäuse. Bei den Montagearbeiten ist darauf zu achten, dass keine Leitungen hinter dem Maschinengehäuse verlaufen.
  • Entspricht den gültigen Sicherheitsvorschriften für Bohrmaschinen, sowie der Betriebssicherheitsverordnung (BetrSichV). CE - Konformitätserklärung gemäß Maschinenrichtlinie 2006/42/EG ist im Lieferumfang enthalten.
  • Die Halterungsstange der Schutzhauben ist bei allen Typen der PTR 20 Serie gleich. Bei Bedarf kann zu einem späteren Zeitpunkt eine größere Schutzhaube nachgerüstet werden.



Schutzfunktion:

  • Schützt vor der Drehbewegung der Bohrspindel und des Bohrfutters

  • Schützt vor fliegenden Spänen und Kühlmittel


Auswahl der Schutzeinrichtung:

Unser Bohrmaschinenschutz eignet sich zum Nachrüsten an Radialbohrmaschinen. Die Schutzhaube sollte mindestens bis zum Ende des Bohrfutters stehen.

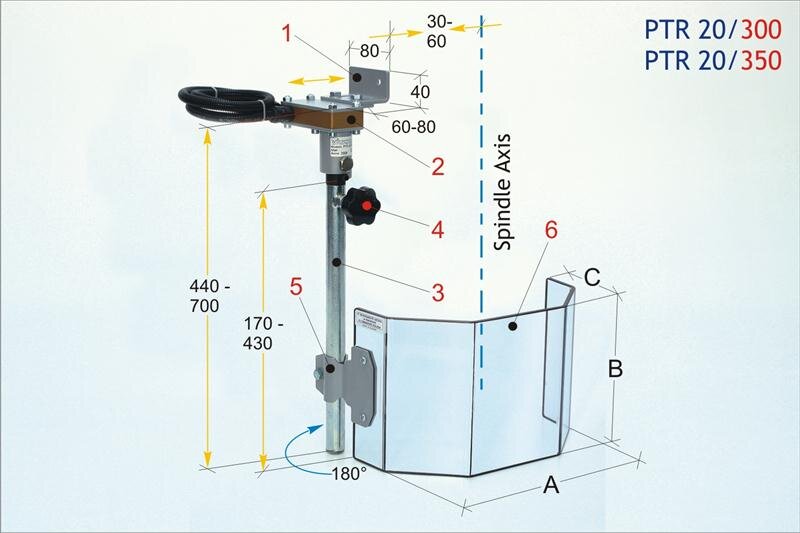

Lieferumfang:

1. Halterung/Montagewinkel zur seitlichen Befestigung am Maschinengehäuse

2. Sicherheitsschalter IP67, 2NC Kontakte

3. Teleskop-Arm-System, ausziehbar

4. Klemmung des Teleskop-Arm-Systems

5. Montageklemme der Schutzhaube

6. Sicherheitsscheibe

7. Montageanleitung

8. CE Dokumentation



Alle Teile der Schutzeinrichtung sind auch einzeln als Ersatzteil von uns zu erhalten.
Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis.


Artikelgewicht: 3,00 Kg
