Schutzeinrichtung für Fräsmaschinen - PFR 20
Typ | A | B | C |
PFR 20/218 | 250 | 180 | 110 |
PFR 20/320 | 300 | 200 | 125 |

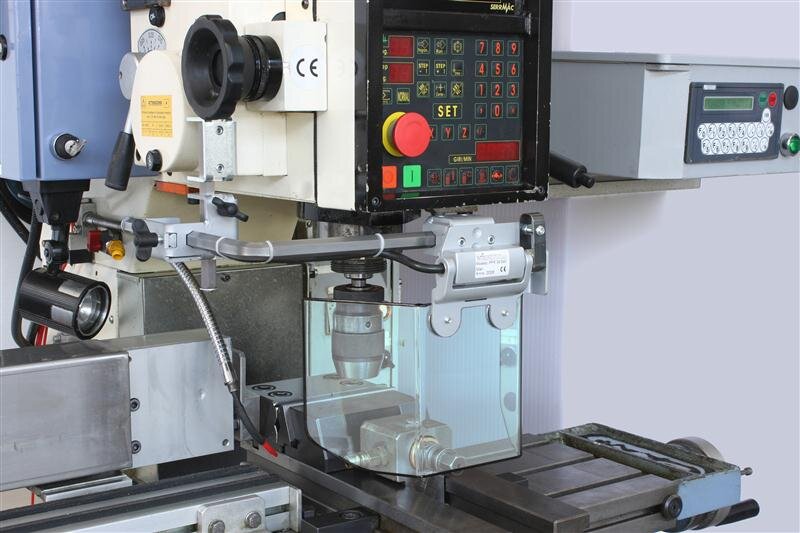

Späneschutz - Spindelschutz für Fräsmaschinen mit Sicherheitsschalter.
Allgemein:
-
180° Aufklappbare transparente Schutzhaube mit Sicherheitsschalter. Die Schutzhaube besitzt drei Rastungen ( 60° - 120° - 180°).
-
Über Sechskantstangen in 3-Achsen ausrichtbar.
-
Transparente Sicherheitsscheibe aus schlagfestem Kunststoff. Resistent gegen heiße Späne, Öl und Kühlmittel
-
Der Sicherheitsschalter (2x NC Kontakt - IP 67) ist verdeckt in einem Metallgehäuse montiert und kann in den vorhandenen Not-Halt-Stromkreislauf eingebunden werden. Der Sicherheitsschalter ist für eine Spannung von 24V, 230V oder 400V geeignet. Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis durch unsere eigenen Monteure.
-
Es ist darauf zu achten, dass die Fräsmaschine beim Schließen der Schutzhaube nicht selbstständig anläuft.
-
Entspricht den gültigen Sicherheitsvorschriften, sowie der Betriebssicherheitsverordnung (BetrSichV). CE - Konformitätserklärung gemäß Maschinenrichtlinie 2006/42/EG ist im Lieferumfang enthalten.
Schutzfunktion:
-
Schützt vor der Drehbewegung der Spindel und des Drehfutters
-
Schützt vor fliegenden Spänen und Kühlmittel

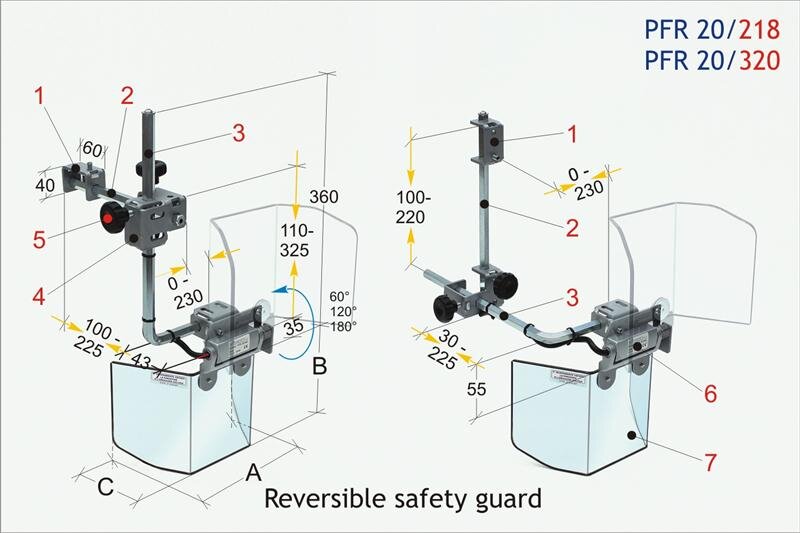

Lieferumfang:
1. Halterung/Montageplatte zur Befestigung an der Maschine
2. Waagrechter Sechskantstab aus Metall
3. Vertikaler Sechskantstab aus Metall
4. Kreuzklemme
5. Feststellknopf für die Positionierung
6. Sicherheitsschalter IP67, 2x NC Kontakt
7. Sicherheitsscheibe
8. CE Dokumentation
9. Montageanleitung
Alle Teile der Schutzeinrichtung sind auch einzeln als Ersatzteil von uns zu erhalten.
Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis.
Artikelgewicht: | 3,40 Kg |
