Späneschutz für Drehmaschinen - Typ PTO 10 / PTO 11
| Typ Typ |
AA |
BB |
C |
D |
Anzahl Halterungsarme |
| PTO 01/300 PTO 10/350 |
300350 |
300 |
280 |
550 |
2 |
| PTO 01/300/140 PTO 10/435 |
300400 |
350 |
310 |
550 |
bis 160 mm2 |
| PTO 01/400 PTO 11/435 |
400400 |
350 |
310 |
800 |
bis 250 mm3 |

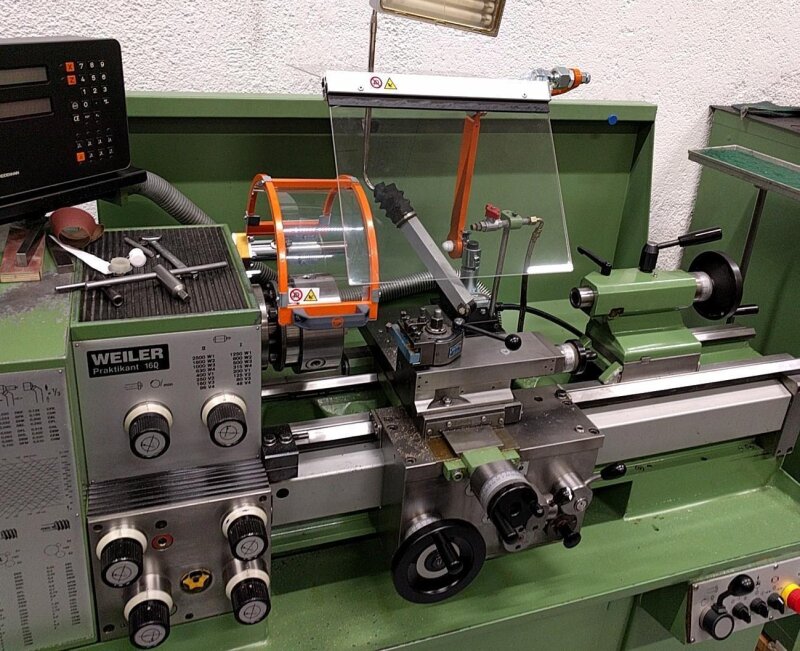

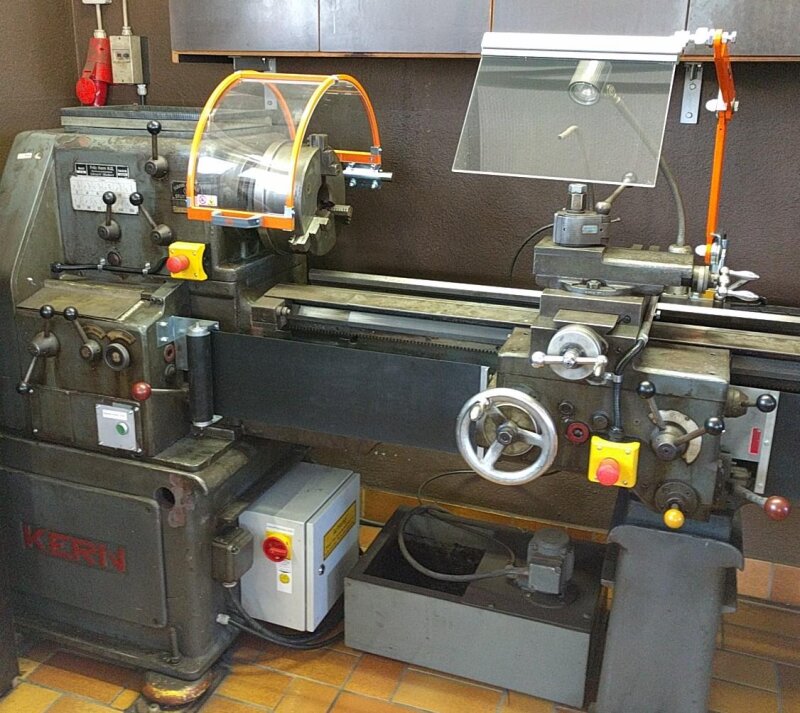

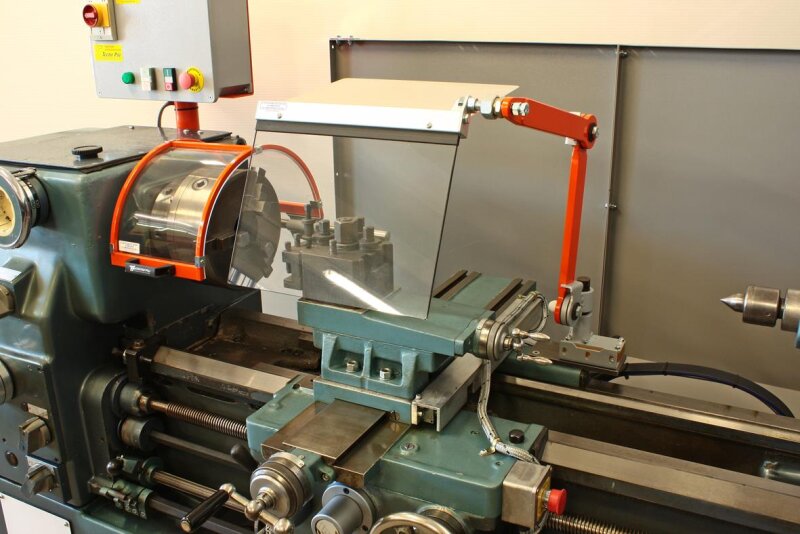

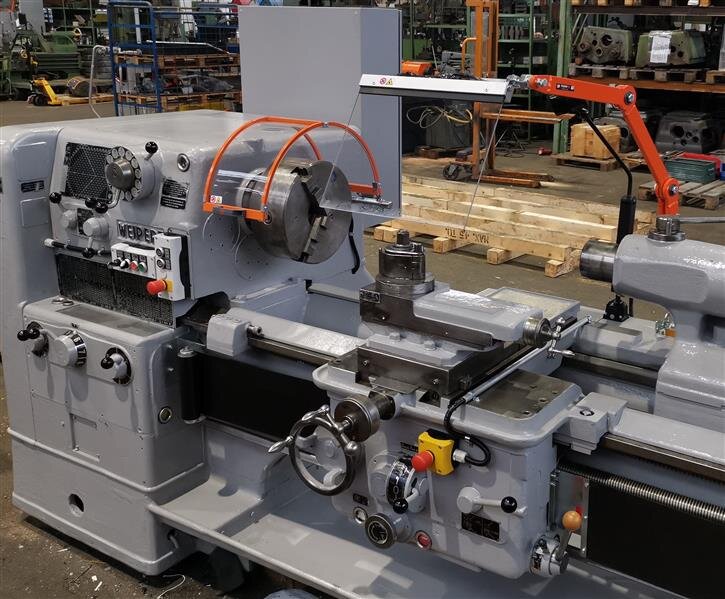

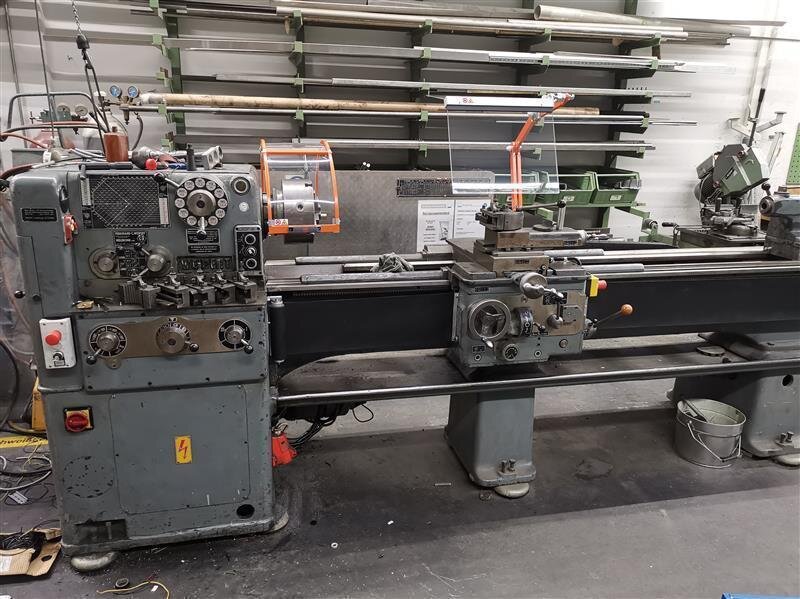

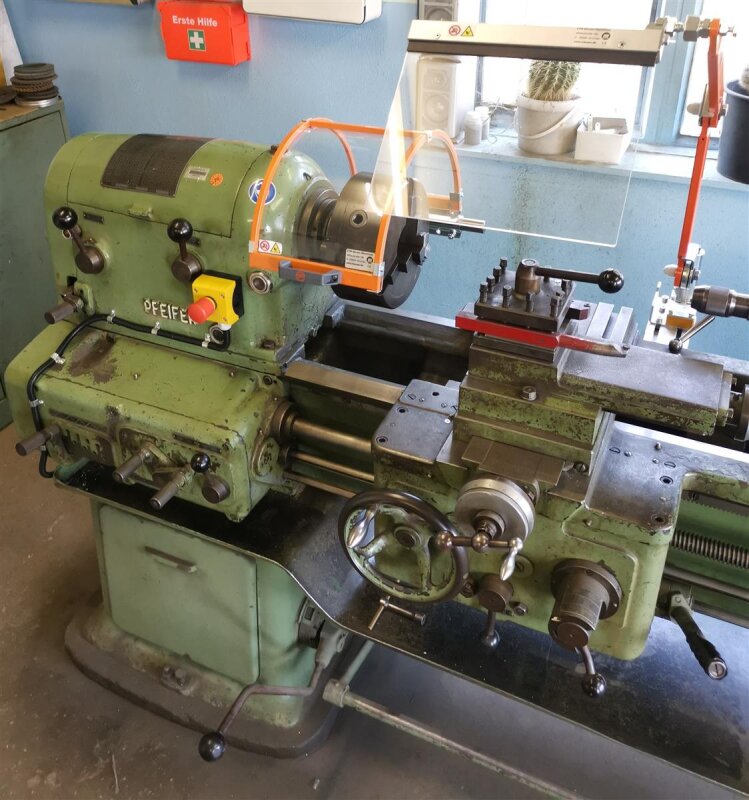

Schwenkbare Späne-Schutzeinrichtung für Drehmaschinen zum Nachrüsten am Bettschlitten.
Das Modell PTO 10 verfügt über zwei Halterungsarme. Das Modell PTO 11 verfügt über drei Halterungsarme.
Auf Anfrage kann die Schutzeinrichtung zusätzlich frontal nach oben geöffnet werden.
Allgemein:
-
Schwenkbarer Späneschutz für Drehmaschinen mit transparenter Schutzscheibe und Sicherheitsschalter
-

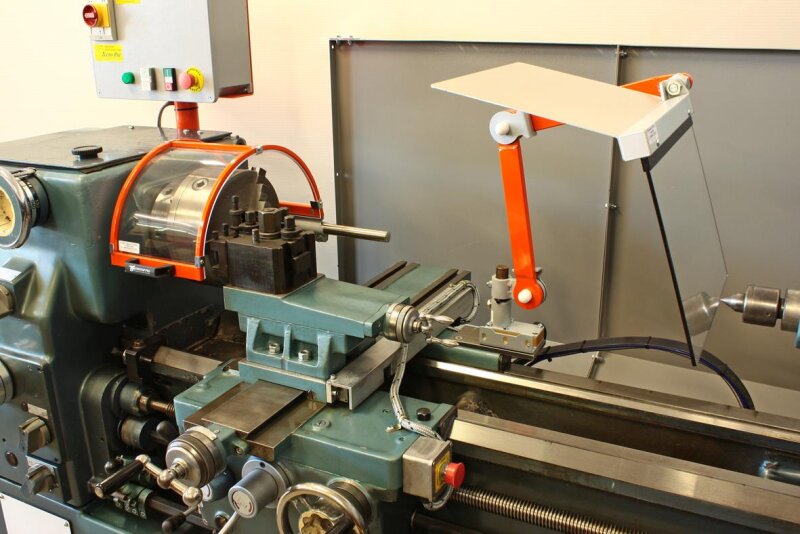

Schutzhaube 180° nach rechts (in Richtung Maschinen-Reitstock) drehbar. Auf Anfrage kann die Schutzhaube zusätzlich frontal nach oben geöffnet werden.
-
Um den Widerstand beim Öffnen bzw. Schließen der Schutzhaube einstellen zu können, verfügt die Montagehalterung über eine mechanische Klemmung.
-
Die Halterungsarme sind aus Stahl gefertigt und können durch Tellerfedern in jede beliebige Position eingestellt werden.
-
Transparente Sicherheitsscheibe aus schlagfestem Kunststoff. Resistent gegen heiße Späne, Öl und Kühlmittel
-
Der Sicherheitsschalter (2x NC Kontakt - IP 67) ist verdeckt in einem Metallgehäuse montiert und kann in den vorhandenen Not-Halt-Stromkreislauf eingebunden werden. Der Sicherheitsschalter ist für eine Spannung von 24V, 230V oder 400V geeignet.
-
Es ist darauf zu achten, dass die Drehmaschine beim Schließen des Späneschutzes nicht selbstständig anläuft.
-
Die Montage erfolgt an dem Bettschlitten/Support der Drehmaschine. Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis durch unsere eigenen Monteure.
-
Entspricht den gültigen Sicherheitsvorschriften gemäß C-Norm für Drehmaschinen DIN EN ISO 23125:2015-04, sowie der Betriebssicherheitsverordnung (BetrSichV). CE - Konformitätserklärung gemäß Maschinenrichtlinie 2006/42/EG ist im Lieferumfang enthalten.
Schutzfunktion:

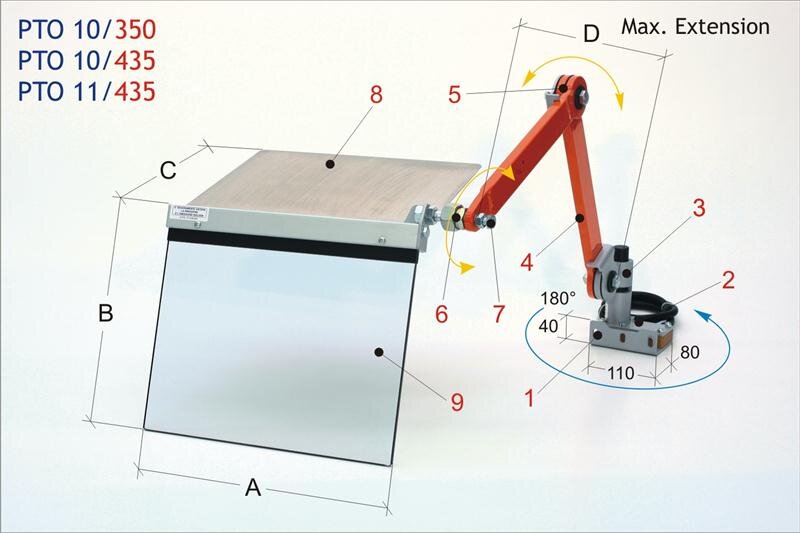

Lieferumfang:
1. Halterung/Montagewinkel zur Befestigung an dem Bettschlitten/Support
2. Sicherheitsschalter IP67, 2NC Kontakte
3. Schwenkbares Gelenk
4. Gelenkarm aus Stahl (Länge 325mm)
5. Gelenk - nach Oben und Unten einstellbar
6. Kugelgelenk
7. Feststellschraube für Kugelgelenk der Schutzhaube
8. Schutzhaube aus Aluminium
9. Sicherheitsscheibe
10. Montageanleitung
11. CE Dokumentation
Alle Teile der Schutzeinrichtung sind auch einzeln als Ersatzteil von uns zu erhalten.
Auf Wunsch übernehmen wir für Sie die Montage und elektrische Einbindung zum Festpreis.
